立式辊磨机

产品简介

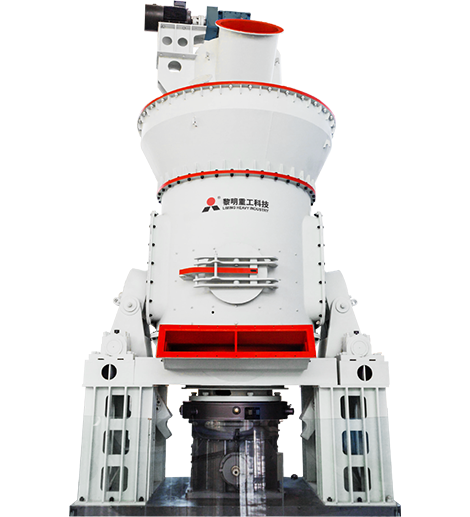

LM立式辊磨机是成熟的立磨技术、国外成功经验和我公司技术创新升级结合的一款节能型磨机设备。它集破碎、干燥、粉磨、分级、输送于一体，可广泛应用于水泥、电力、冶金、化工、非金属矿等行业，并专注于非金属矿、煤粉和矿渣三大领域。

工作原理

LM系列立式磨粉机主要由磨辊总成、磨盘总成、液压站、传动臂总成、选粉机、主减速机、电动机、机体、主减速机润滑站、液压站、PLC电控柜等部分组成。

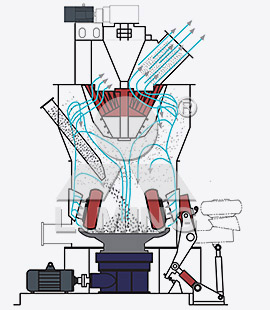

工作时，主电机通过减速机带动磨盘转动，同时热风从进风口进入立磨机体内，物料从下料口落在磨盘中间，在离心力的作用下，物料从磨盘中间向边缘均匀移动，经过磨盘上的粉磨辊道区域时，受到磨辊的碾压，大块物料直接被压碎，细粒物料受挤压后形成料床进行粒间粉碎。被粉碎的物料继续向磨盘边缘移动，直到被风环处的强气流带走，而较大的颗粒物料又重新掉落到磨盘上继续粉碎，气流中的物料经过上部的分离器时，在转子叶片的作用下，粗颗粒重新回到磨盘上粉磨，合格的细粉随气流一起出磨，被系统的集粉器收集，被收集到的粉料即为立磨磨出的产品。混入物料的铁块等杂物随物料运动到磨盘边缘时，由于自身重量大而不能被风吹起，跌落至磨机下腔被安装在磨盘底部的刮料板刮入排渣口排出机外。

产品优势

一体化设计，一机多用

集破碎、干燥、粉磨、分级和输送于一体，布局紧凑，占地面积小；主攻非金属矿、煤粉和矿渣三大领域，工艺成熟，既可适用于生料和熟料的磨制，也可作为预粉磨设备使后续磨机大幅度增产节能。
多举措节约运行成本

磨辊在磨盘上直接碾压磨碎物料，减少能耗；热风在磨内直接接触物料，烘干能力强，节省一台烘干机；采用磨辊套避免磨辊与磨盘直接接触，减少磨损；磨辊辊套可反面使用，使用寿命延长一倍。
效率与精度双高

通过液压增压的方式可以增大碾磨力的大小，从而增大产量，提高磨粉效率；根据成品不同的粒度要求，选粉机分别采用笼式选粉机和锥形转子选粉机，选粉精度高。
粉尘与噪音污染小

整机在密封且负压下工作，无粉尘外溢；具有限位装置，避免破坏性冲击和振动噪音；传动系统采用行星齿轮减速机，噪音低。
